الکتروپمپ یا پمپ لجن کش چیست ؟

پمپ لجن کش مکانیزمی همانند پمپ های کف کش دارد و در رده پمپ های سانتریفیوژ مستغرق قرار می گیرد. پمپ لجن کش با قرار گرفتن در محلی که سیالات لجن دار قرار دارند ، آن ها را پمپاژ می کند. پمپ لجن کش جهت انتقال انواع فاضلاب های صنعتی و خانگی ، لجن  ، سیالات همراه با ذرات و … مورد استفاده قرار می گیرد. پمپ لجن کش دارای الکتروموتوری با کلاس حفاظتی بالا (IP68) می باشد که بسته به غلظت سیال از 750 تا 3000 دور متغیر است. به گونه ای که برای پمپاژ سیالات رقیق به دور بالا و برای پمپاژ سیالات غلیظ تر ، به دور پایین تر نیاز است. پمپ لجن کش از جهت ولتاژی به دو دسته پمپ لجن کش سه فاز و پمپ لجن کش تک فاز طبقه بندی می شود.

لجن کش ها از گروه الکتروپمپ های مستغرق سانتریفیوژ بوده و به منظور انتقال فاضلاب خانگی و صنعتی، پمپاژ سیالات همراه با ذرات جامد و معلق استفاده مي شود. فروش انواع پمپ لجن کش و الکتروپمپ لجن کش تک فاز و الکترو پمپ لجن کش سه فاز، این محصولات بنا به نیاز مشتری در جنس های  پمپ لجن کش استیل و پمپ لجن کش چدن، لجن کش برنزی (برنجی)  ارائه می شوند. یکی از عمومی ترین کاربرد این محصولات پمپ لجن کش چاه آب می باشد. فروش برترین برندها و قویترین پمپ لجن کش در صنعت پمپ اعم از پمپ لجن کش پنتاکس، پمپ لجن کش لوارا، پمپ لجن کش ابارا، پمپ لجن کش سایر، پمپ لجن کش داب، لجن کش استریم و دیگر برندهای مطرح در بازار ایران، لطفا برای اطلاعات بیشتر با کارشناسان شرکت تماس حاصل نمایید.

انواع پمپ لجن کش عبارتند از :

پمپ لجن کش استیل :

پمپ لجن کش استیل برای انتقال سیالات اسیدی و خورنده استفاده می شود . این لجن کش ها با بدنه و پروانه ای از جنس استیل 316 یا استیل 304 در مدل های گوناگون تولید می گردد.

پمپ لجن کش خرد کن دار :

پمپ لجن کش خردکن دار نوعی از پمپ لجن کش است که قابلیت پمپاژ سیالات دارای الیاف بلند ، پارچه ، لاستیک و پلاستیک را بدون انسداد مجاری پمپ دارد . در قسمت ورودی این نوع از پمپ لجن کش ، تیغه های برنده ای برای خرد و تکه تکه کردن پلاستیک ، پارچه ، چوب و … وجود دارد.

پمپ لجن کش ضد انفجار | پمپ لجن کش پنوماتیک :

این مدل ها بیشتر برای پمپاژ سیالات قابل اشتعال و انفجار در صنایع نفت و گاز و پتروشیمی کاربرد دارد.

انواع مدل های پمپ لجن کش :

لجن کش ساده

لجن کش فلوتردار (دارای قطع کن برقی)

لجن کش بادی ( پنوماتیک )

لجن کش برقی ضد انفجار ( EX ) اروپایی (جهت انتقال سیالات شیمیایی و قابل اشتعال و انفجار و انواع مشتقات نفتی با بدنه چدن و سه فاز)

لجن کش خازن داخل

لجن کش خازن بیرون

اطلاعات عمومي در مورد پمپ های لجن کش :

جنس پروانه پمپ های لجن کش از انواع استیل،چدن و برنجی می باشد.

الکتروپمپ های لجن کش در دو نوع ساده و فلوتر دار (قطع کن برقی)می باشد.

جهت جابجایی آب شور از الکتروپمپ لجن کش با بدنه و پروانه برنجی استفاده می شود.

پمپ لجن کش بادی (پنوماتیک) و برقی ضد انفجار EXاروپایی جهت جا به جای انواع سیالات شیمیایی و قابل اشتعال و انفجار و انواع مشتقات نفتی با بدنه چدن و سه فاز قابل ارایه می باشد.

پمپ لجن کش از لحاظ خنک کاری به دو نوع آب خنک و روغن خنک تقسیم بندی می شود.

الکتروپمپ های لجن کش های تکفاز در دو نوع خازن داخل و خازن بیرون ساخته می شوند.

الکتروپمپ های لجن کش ها از لحاظ قرار گیری پروانه در هوزینگ یا پوسته و از لحاظ شکل به انواع تک کاناله،دو کاناله،پروانه نیمه باز،پروانه باز، پروانه VORTEX ، پروانه جریان گردابی،خردکن دار ساخته می شوند.

الکتروپمپ های لجن کش های مستغرق از1 تا 20 اینچ ساخته می شوند.

الکتروپمپ های لجن کش ها از لحاظ نحوه نصب در دو نوع نصب ثابت و نصب متحرک ساخته می شوند.

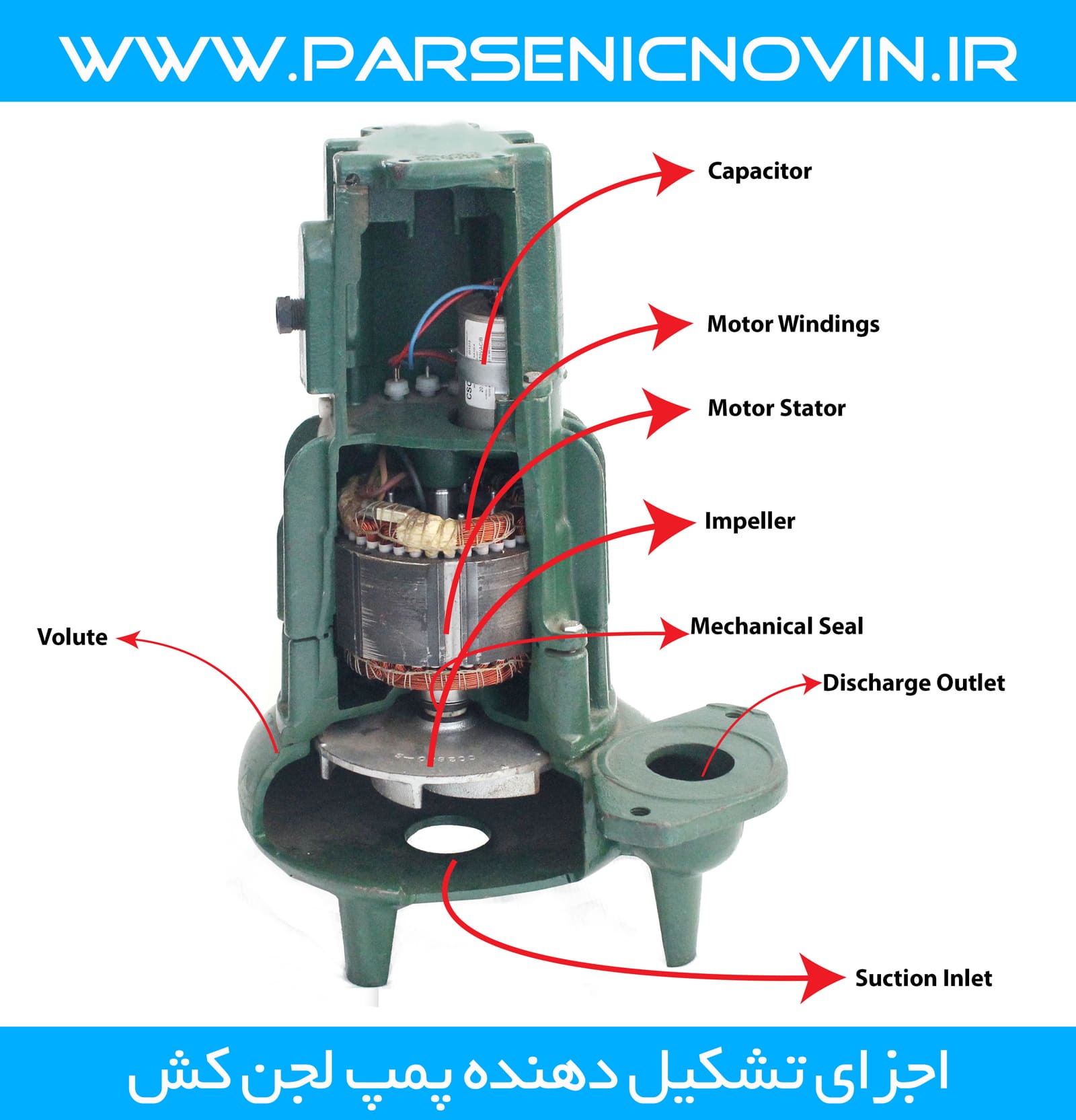

اجزای تشکیل دهنده پمپ لجن کش :

کاربرد پمپ های لجن کش :

کاربرد در ایستگاه های پمپاژ فاضلاب های صنعتی و خانگی

لجن کش چاه آب

انتقال انواع فاضلاب خام

لجن پساب هاي صنعتي مخلوط با آب

صنایع کشاورزی (آبیاری ، زهکش)

سيالات حاوي هوا و گاز

صنایع ساختمانی

نیروگاه ها

لجن فعال فاضلاب غربال شده

صنایع چوب و کاغذ

صنایع چرم سازی

مزارع پرورش ماهی و میگو

کشتارگاه ها

فاضلاب خاص با الياف بلند

هتل ها و رستورانها

انتقال و جابه جایی مایعات دارای ذرات جامد مانند الیاف بلند

انتقال و جابه جایی سیالات دارای ذرات سایشی

انتقال و جابه جایی فاضلاب صنعتی

انتقال و جابه جایی آب آلوده

انتقال و جابه جایی آب گل آلود

انتقال و جابه جایی سیالات حاوی آب و گاز

انتقال و جابه جایی لجن پساب صنعتی مخلوط با آب

انتقال و پمپاژ در خمیر کاغذ و صنعت فولاد سازی

پمپاژ سیالات خورنده

موارد مد نظر جهت انتخاب پمپ لجن کش :

برای انتخاب پمپ لجن کش عوامل متعددی وجود دارند که باید آن ها را در نظر گرفت که به بررسی مهم ترین موارد از این عوامل می پردازیم :

– ارتفاع :

انتخاب پمپ لجن کش ارتفاع از کف ترین جایی که پمپ لجن کش در آن می نشیند تا بالاترین نقطه ای که سیال را آنجا میریزد مهم ترین عامل در انتخاب پمپ لجن کش است. نکته ای که باید در این عامل در نظر داشت این است که ارتفاع یا هد نامی هر لجن کش آن ارتفاعی است که در آبدهی « صفر » می زند. یعنی در شرایط معمول ارتفاعی کمتر از آنچه بر روی لجن کش ها درج شده است خروجی دارد. لذا بهتر است لجن کش انتخابی چندین متر بالاتر از آنچه نیاز داریم انتخاب شود. برای مثال اگر ارتفاع مورد نیازمان 38 متر است بهتر است لجن کش انتخابی بین 45 تا 50 متر ارتفاع بزند.

– قطر خروجی :

انتخاب پمپ لجن کش قطر لوله خروجی نیز عاملی بسیار مهم است چرا که به صورت مستقیم به آبدهی پمپ لجن کش مرتبط است. باید با توجه به حجم آب موجود و همچنین زمان مورد نیاز جهت تخلیه آب ، قطر لوله و به تبع آن قطر خروجی لجن کش را انتخاب کرد. قطر های معمول در خروجی لجن کش ها 1 , 1و1/4 , 1و1/2 , 2 , 2 و1/2 , 3 , 4 , 6 , 8 , 12 و … می باشد که بسته به حجم آب موجود و نوع کاربرد مورد استفاده قرار می گیرد. نکته حائز اهمیت درباره قطر خروجی لجن کش این است که نباید در خروجی آن به طور مستقیم تبدیل زد و سایز آن را تغییر داد. چرا که این امر سبب فشار به موتور و در نهایت سوختن آن می شود. بهتر است اگر مجبور به تغییر خروجی لجن کش شدیم ، ابتدا به اندازه حدودا 1.5 متر با سایز اصلی خود لجن کش لوله گذاری شود و از آنجا به بعد تغییر قطر انجام پذیرد. ارتفاع با میزان آبدهی رابطه معکوس دارد.

– برق :

پمپ های لجن کش معمولا از برق AC تغذیه می کنند و بسته به توان موتور مورد نیاز لجن کش ( که معمولا در سایز های بزرگ توان های بالایی نیاز دارند ) از برق سه فاز یا تک فاز استفاده می کنند. لجن کش سه فاز و لجن کش تکفاز در ایران بیشترین مصرف را دارند.

– سیستم قطع کننده :

انتخاب پمپ لجن کش به طور کلی می توان لجن کش ها را به گونه ای تنظیم کرد که پس از انتقال حجم مشخصی از آب به طور خودکار لجن کش متوقف شود. برای این کار میتوان از تابلو برقی برنامه ریزی شده استفاده کرد. اما در حالت ساده تر می توان از قطع کن های برقی که در اصطلاح به آن ها شناور و یا فلوتر گفته می شود بهره برد. فلوتر ها در سایز های محدودی بر روی لجن کش ها آپارات می شوند و مکانیزم عملکرد آن ها به گونه ایست که پس از اینکه سطح آب تا حد مشخصی پایین آمد به طور خودکار لجن کش را خاموش می کند. در مکان هایی که حجم آب محدود است و امکان دارد پس از مدتی آب تمام شود و لجن کش با کارکرد خشک بسوزد بهتر است از لجن کش های فلوتر دار استفاده کرد. لجن کش ها معمولا به صورت ساده و یا فلوتردار تولید می شوند که می توان لجن کش های ساده را نیز فلوتر دار کرد.

انواع پروانه پمپ لجن کش :

با توجه به نوع سیال مورد پمپاژ ، پروانه ی لجن کش ها دارای شکل و ساختار متفاوتی بوده که در زیر به چند نمونه اشاره می گردد.

1. پروانه تک پره Impeller Single Vane : جهت فاضلاب همراه با مواد جامد

2. پروانه نوع باز Free Flow Impeller : جهت پمپاژ فاضلاب خام و مایعات مخلوط با گاز و مواد جامد الیاف دار

3. پروانه چند پره Impeller Multi Vane : جهت پمپاژ فاضلاب دارای ذرات جامد و عاری از گاز

انواع الکتروپمپ لجن کش از لحاظ نحوه خنک کاری :

آب خنک

روغن خنک

انواع لجن کش از لحاظ قرار گیری پروانه در هوزینگ یا پوسته و از لحاظ شکل :

تک کاناله

دو کاناله

پروانه نیمه باز

پروانه باز

پمپ لجن کش پروانه Vortex

انواع لجن کش از لحاظ نحوه نصب :

لجن کش ثابت

لجن کش متحرک

غالبا این محصول دارای دو دسته بندی کلی می باشند که عبارتند از:

لجن کش شناور (مستغرق)

این نوع لجن کش ها دارای درجه حفاظت IP68 می باشند و می توانند در سیال به صورت کامل غوطه ور شوند. عبور سیال از اطراف الکتروموتور که کاملا آببندی شده است، باعث خنک شدن موتور و در نتیجه افزایش طول عمر آن و همچنین در اثر کاهش جریان موتور، راندمان آن افزایش خواهد یافت.

لجن کش عمودی (ورتیکال)

در این نوع لجن کش ها، الکتروموتور در ارتفاع مورد نظر و در خارج سیال قرار دارد و پمپ در داخل سیال غوطه ور می باشد. این دو از طریق کوپلینگ به هم وصل می باشند. در نتیجه به راحتی می توان الکتروموتور را در صورت نیاز از آن جدا نمود.

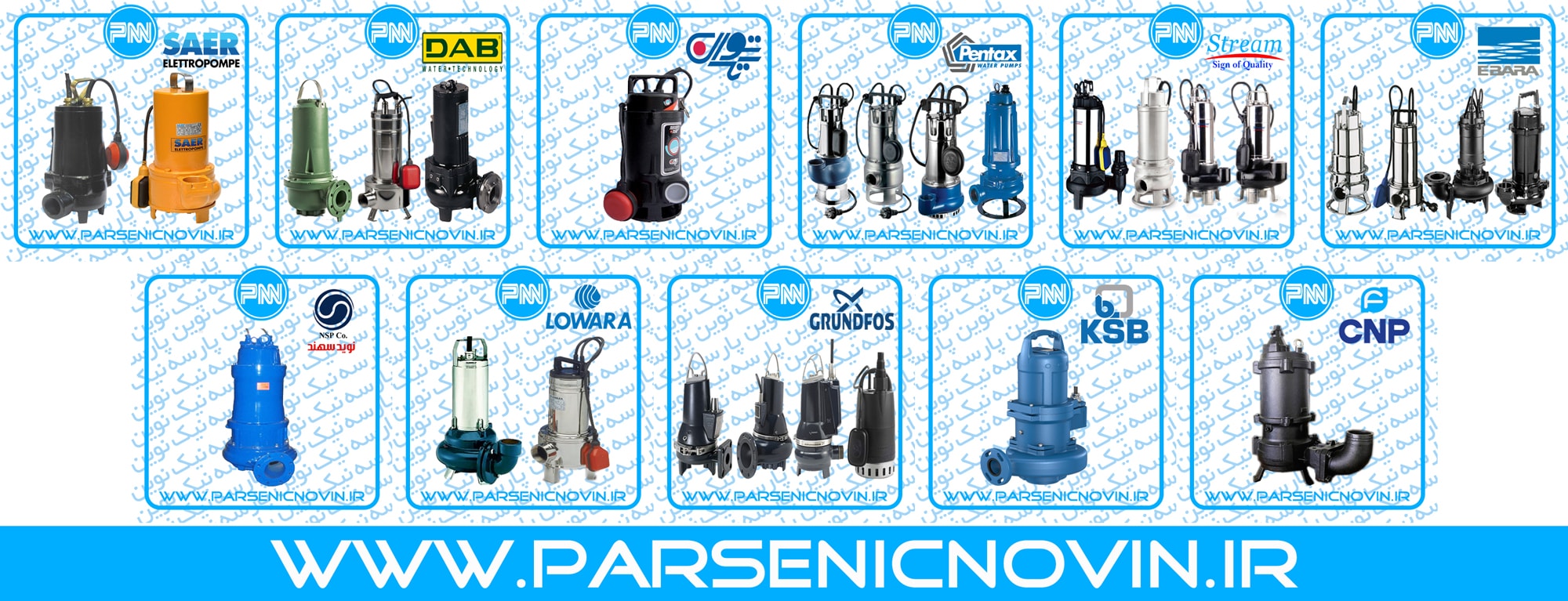

برند های الکتروپمپ یا پمپ لجن کش کدامند ؟

از انواع پمپ لجن کش پرکاربرد امروزی می توان به پمپ لجن کش ، Ebara ، Stream ، Dab ، Pentax ، Saer ، CNP ، KSB ، Grundfos ،  Lowara ، Tavantak  ، Navid Sahand و …… اشاره کرد.
