الکتروگیربکس شافت مستقیم یا هلیکال چیست ؟

شاید این سوال شما هم بوده که گیربکس هلیکال چیست . در اینجا به شما به صورت خیلی ساده این تجهیز صنعتی را معرفی می کنیم . یکی از پرمصرف ترین گیربکس هـای صنعتی گیربکس شافت مستقیم است. این گیربکس هـا از تعدادی زوج دنده که داخل یک پوسته قرار گرفته اند تشکیل شده است کـه در دو طرف محورهای چرخ دنده ها نیز یاتاقان های غلطشی قرار گرفته است. چرخ دنده ایـن گیربکس بصورت مارپیچ (هلیکال) یـا ساده (مستقیم) است. گـیربکس هـای هلیکـال بـه علت کاهش نویز و صدا و درگیری نرم چرخ دنده ها امروزه رایج ترین نوع گیربکس های شافت مستقیم هستند.

در این گیربکس هـا بدلیل زاویـه مـورب امتداد دنده ها با مـحور ، در هر لحظه بیش از یک دنده از هرچـرخ دنده با هم درگیر هستند و این امر موجب کاهش استهلاک دنده ها و وارد آمدن فشار کمتری به آنها می شود. در این گیربکس ها محور خروجی در امتداد محور الکتروموتور قرار داشته و قطر شافت خروجی با اندازه های استاندارد مختلف است. بـا توجه به نوع کاربری ، این گیربکس هـا به صورت پایه دار ، فلنچ دار و پایه و فلنچ است. جنس پوسته این گیربکس ها معمولا از  چدن یا فولاد و  شافت های فولادی و یاتاقان آنها معمولا غلطشی است.

گیربکس هلیکال شامل تعدادی چرخدنده می باشد که دارای ساختار مارپیچ یا هلیکال هستند و به همین دلیل به این نام شهرت یافته است. ابن نوع چرخدنده ها از دسته چرخدنده های ساده ولی با امتداد پروفیل مورب نسبت به امتداد شفت می باشند. انتقال نیرو در این نوع گیربکس ها با توجه به ساختار چرخ دنده های آنها (هلیکال) با حرکت یک نقطه در امتداد سطح دنده انجام می شود. این نوع گیربکس به علت کاستن صدا و درگیری نرم چرخ دنده ها در سیستم های انتقال نیرو به کار می روند و می توانند در دورها و توان های بالاتری نسبت به دنده های ساده استفاده شوند. اساس کار این گیربکس ها بدین صورت است که با کاهش دور باعث افزایش گشتاور در قسمت خروجی می شوند.

گیربکس هلیکال یکی دیگر از انواع گیربکس ها به شمار می رود که از آن به عنوان گیربکس شافت مستقیم هم نام می برند. این نوع از گیربکس یکی از انواع پر مصرف گیربکس های صنعتی به شمار می رود. گیربکس هلیکال از تعدادی چرخ دنده ، یاتاقان و پوسته تشکیل شده است. چرخ دنده ی این نوع از گیربکس از نوع چرخ دنده ی هلیکال یا مارپیچ می باشد که حرکت نرم این چرخ دنده ها باعث افزایش استحکام گیربکس هلیکال شده و هچنین نسبت به دنده های ساده توانایی کارکرد بیشتری در دورهای بالا را دارا می باشد. همچنین در این گیربکس محورخروجی و محور الکتروموتور به صورت هم راستا واقع شده اند.

انواع گیربکس شافت مستقیم هلیکال :

انواع گیربکس هلیکال در بازار به سه صورت گیربکس هلیکال پایه دار ، گیربکس هلیکال فلنچ دار و گیربکس هلیکال پایه و فلنچ دار می باشد. معمولا پوسته ی این گیربکس ها ازجنس فولاد یا چدن می باشند و یاتاقان ها و شافت های آن از نوع غلطشی می باشند.

مزایای گیربکس هلیکال چیست ؟

گیربکس هلیکال دارای مزایای فراوانی است. این گیربکس ها از استحکام  ، مقاومت و گشتاور بسیار بالایی برخوردار می باشد. همچنین دارای کارکرد و طول عمر بسیار بالایی می باشد که به همین علت در صنایع سنگین بسیار پر کاربرد است.

کاربرد گیربکس هلیکال چیست ؟

گیربکس هلیکال در صنایعی مانند صنایع آب و فاضلاب ، صنایع ماشین سازی ، صنایع مس و فولاد ، صنایع داروسازی ، صنایع شیشه و سرامیک ، صنایع غذایی ، صنایع بسته بندی ، صنایع نفت و گاز و پتروشیمی ، صنایع دریایی ، بالابرها ، رولینگ ، کشاورزی ، وینچ ها و کوره ها ، مخلوط کن های صنعتی ، تابلوهای تبلیغاتی ،نوار نقاله ها ، جرثقیل های سقفی ، بچینگ ، کانوایر و ….. و بسیاری از صنایع دیگر کاربرد دارد.

نحوه انتخاب موتور گیربکس (الکترو گیربکس) :

توان ورودی ( منظور قدرت الکترو موتور با واحد کیلو وات یا اسب بخار )

دور ورودی ( دور چرخش شافت الکترو موتور در دقیقه )

دور خروجی ( دور چرخش شافت خروجی گیربکس در دقیقه )

اندازه گشتاور خروجی ( معمولاً بر حسب واحد نیوتن متر سنجیده می شود )

نسبت تبدیل ( از تقسیم عدد دور خروجی بر عدد دور ورودی بدست می آید )

عوامل تاثیر گذار در انتخاب یک گیربکس , موتور گیربکس (الکترو گیربکس) :

نوع ماشینی که گیربکس برای آن انتخاب شده است.

دمای محیط

شرایط محیط ( گرد و خاکی بودن ، رطوبتی بودن ، یخ زدگی ، استوایی و . . .)

موتور محرک ( نوع و مشخصات )

نوع انتقال بین موتور گیربکس ( مستقیم ، از طریق کوپلینگ کلاچ ، واریاتور)

آرایش محور ها

مقدار بار شعاعی و یا پیشران و علل آن.

انواع گیربکس ( موتور گیربکس ) :

گیربکس , موتور گیربکس حلزونی

گیربکس , موتور گیربکس شفت مستقیم (گیربکس هلیکال )

گیربکس , موتور گیربکس دور متغییر

گیربکس , موتور گیربکس مرکب

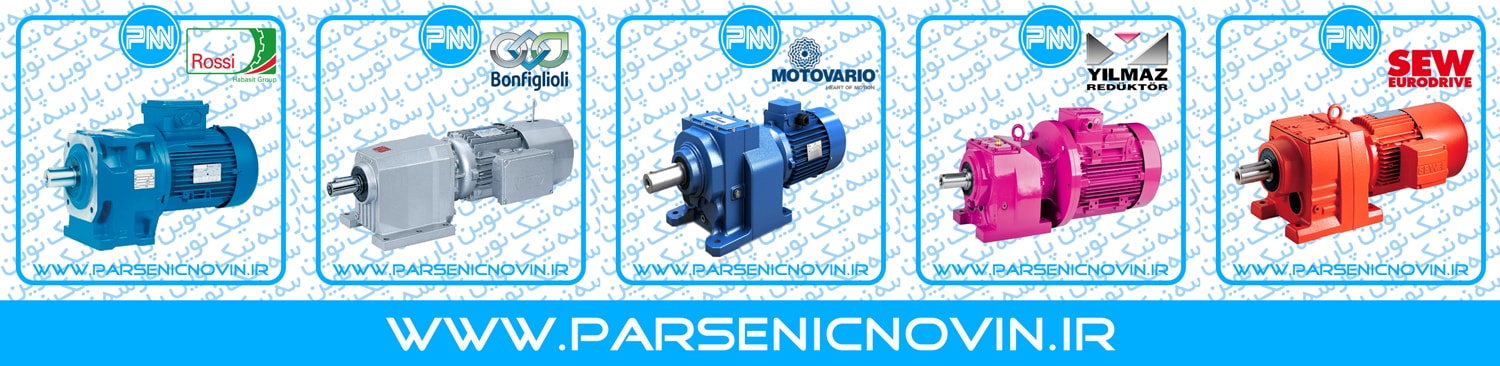

برندهای الکتروگیربکس شافت مستقیم یا هلیکال کدامند ؟

برندهای گیربکس شافت مستقیم هلیکال :

از انواع برندهای گیربکس هلیکال می توان به TRANSTECNO  ، Sew  ، Yilmaz  ،Motovario  ،  Siti ، Bonfiglioli ، Rossi ، پارس و ….. اشاره کرد.
