منبع تحت فشار چیست ؟

برای کسانی که در آپارتمانها یا ساختمان های چند طبقه زندگی می کنند داشتن یک سیستم آبرسانی قوی و با کیفیت ضروری است. پمپ آب در کنار منبع انبساط بسته، فشار مناسب را برای طبقات و واحدهای مختلف تامین می کنند. یک پمپ خوب به یک منبع تحت فشار خوب متصل است. این منبع تحت فشار که به وسیله پمپ از آب پر می شود به عنوان یک منبع ذخیره آب تحت فشار عمل می کند. در منبع تحت فشار علاوه بر آب، هوا نیز وجود دارد و این فشار هواست که باعث می گردد منبع انبساط بسته ای که از آب پر شده بتواند آب را به نقاط مختلف ساختمان هدایت نماید. همچنین هوای داخل منبع تحت فشار به پمپ، سیگنال ارسال می کند و خبر می دهد که سطح آب داخل منبع انبساط بسته کم شده و باید دوباره پر شود، در این هنگام پمپ شروع به کار می کند و منبع تحت فشار دوباره از آب پر می شود.



منبع تحت فشار بالنی یا تیوپ دار :

مانند منبع انبساط بسته دیافراگمی، مخزن تحت فشار تیوپی یا بالنی از دو قسمت مجزا تشکیل شده است که یک بخش برای هوای فشرده و دیگری برای آب استفاده می شود. تیوپ مانند یک بالن است که پر از آب می شود و وقتی مقدار آب به میزان معینی رسید به وسیله سوئیچ فشار، فرمان قطع به پمپ آب ارسال می گردد. منبع انبساط بسته تیوپ دار یا بالنی گزینه مناسبی برای افرادی است که نگران پارگی دیافراگم منبع انبساط دیافراگمی هستند. یک مزیت دیگر که منابع انبساط بالنی دارند این است که تیوپ بعضی از آن ها را می شود تعویض نمود و دیگر نیازی نیست که کل منبع تحت فشار را تعویض کنید.



نحوه کارکرد منبع تحت فشار :

با تغییر فشار هوا، حجم هوا در اطراف تیوپ نیز تغییر کرده و گسترش می یابد. به طور دوره ای مقدار هوا در منبع تحت فشار اندازه گیری می شود و اگر این مقدار از اندازه مجاز پایین تر بود، مجدد شارژ می گردد.

یکی از مشکلاتی که منبع تحت فشار و تیوپ آن را تحت تاثیر قرار می دهد اشباع منبع می باشد، اگر یک مخزن به طور کامل از آب پرگردد، به اصطلاح از آب اشباع شده است که این رویداد ممکن است به چند دلیل اتفاق بیفتد:

چرخش موتور زیاد است، که این امر سبب کاهش عمر پمپ نیز می شود

اگر مخزن شما دچار اشباع آب شده است، احتمالا شما از نمونه های فیک یک پمپ در حال استفاده هستید

خرابی نابهنگام منبع تحت فشار که بر اثر خوردگی و زنگ زدگی بوجود می آید

تیوپ داخل منبع سوراخ شده است



تیوپ منبع تحت فشار :

اگر شما در خانه ای زندگی می کنید که سیستم آبرسانی آن خانه دارای منبع انبساط بسته است لازم است چند نکته را درباره منبع انبساط بسته بدانید. در طول سالهای گذشته چندین نوع مختلف از منبع تحت فشار به بازار معرفی شده است. مدل های جدید منبع انبساط بسته نسبت به مدل های قدیمی بهبود یافته اند. ممکن است شما یک مدل قدیمی از منبع تحت فشار داشته باشید یا منبع تحت فشار سیستم آبرسانی شما نشانه هایی از خرابی و ایراد داشته باشد. در ادامه به شما توضیح می دهیم که چند نوع منبع تحت فشار داریم و ساختار هر کدام چگونه است.



نحوه تعویض تیوپ منبع تحت فشار :

گاهی اوقات ممکن است تیوپ منبع تحت فشار به دلیل کارکرد بیش از حد پمپ آب، یا فشار پایین آب و یا ورود جسم تیز از طریق پمپاژ آب به داخل منبع تحت فشار صدمه ببیند که در این صورت نیاز به تعویض آن می باشد.



جهت تعویض تیوپ منبع تحت فشار لازم است نکات زیر را رعایت کنید:

پمپ آب را خاموش کنید و اتصال برق را قطع نمایید

نزدیکترین شیر آب پمپ آب را باز کنید تا آب تخلیه شده و فشار از روی پمپ آب برداشته شود

پمپ آب را از سیستم لوله کشی جدا کنید و تمام آب باقی مانده درون منبع را تخلیه کنید

مهره های نگهدارنده ی فلنج را باز کنید و فلنج را از جای خود خارج کنید

تیوپ آسیب دیده را خارج کنید شما باید لبه ی تیوپ را از لبه فلنج منبع جدا کنید و آن را از میان آن سوراخ بیرون بکشید

قبل از نصب تیوپ جدید باید تمام سطح داخل منبع شسته و خشک شود

تیوپ جدید را با دقت از همان سوراخ به داخل بغلطانید

لبه ی تیوپ را به لبه ی منبع تحت فشار بچسبانید

فلنج را به جای خود برگردانید و مطمئن شوید که کاملا به لبه ی تیوپ چسبیده است

مهره ی نگهدارنده ی فلنج را در محل خود ببندید. مهره ها باید به صورت ضربدری بسته شوند و باید مراقب باشید که به قدری سفت نشوند که به فلنج آسیب برسد

دریچه سوپاپ هوا را بردارید و منبع را از فشار هوا شارژ کنید و نشتی اطراف فلنج را چک کنید

منبع تحت فشار را مجدد به سیستم لوله کشی متصل کنید، برق پمپ را متصل کنید و شیر اصلی آب را باز کنید و در آخر نشتی های سیستم خود را چک کنید.



آشنایی با انواع منبع تحت فشار :

منبع تحت فشار چیست و کاربرد آن در کاهش هزینه های مصرف کننده به چه صورت می باشد؟ (منبع تحت فشار و تاثیر آن در کاهش هزینه های مصرف کننده)

منبع تحت فشار، به طور خلاصه وساده از یک پوسته ی فلزی یا تیوپ، فلنج و والف تشکیل شده است و در واقع اجماع این چهار قطعه با هم، منبع تحت فشار را تشکیل می دهد.

در یک منبع تحت فشار، فشار هوایی بین 1.5 تا 2.5 بار در اطراف تیوپ منبع وجود دارد که وقتی آب از طریق پمپ آب وارد تیوپ منبع تحت فشار می شود، باعث حفظ  ذخیره ی آب با فشاری ثابت به داخل تیوپ منبع می شود.

مهم ترین دلیلی که باعث کاهش هزینه ی مصرف کننده، هنگام مصرف منبع تحت فشار می گردد این است که وقتی در یک سیستم آبرسانی از منبع تحت فشار استفاده می شود، با توجه به ظرفیت منبع و با فشار ثابتی که پمپ آب ایجاد می کند، موجب ذخیره ی آب و همچنین موجب کاهش دفعات روشن و خاموش شدن پمپ آب در یک طیف زمانی مشخص گشته که این امر به نوبه ی خود، در کاهش مصرف برق و استهلاک پمپ آب تاثیر به سزایی دارد.

به عنوان مثال، اگر در یک ساختمان مسکونی 12 واحدی، از یک منبع تحت فشار 100 لیتری به همراه پمپ آبی با قدرت 1.5 اسب استفاده شود، به خاطر وجود منبع تحت فشار، تعداد دفعات روشن و خاموش شدن پمپ آب در یک ساعت از 100 تا 200 بار به 10 تا 12 دفعه کاهش می یابد. به این صورت که پمپ آب، آب را با فشار 3 تا 4 بار وارد منبع تحت فشار کرده و زمانی که مصرف کننده در طبقات، شیر آب مصرفی خود را باز می کند، تا میزان 100 لیتر آب داخل منبع کاملا تخلیه نگردد، پمپ جهت پر کردن دوباره ی منبع تحت فشار، روشن نخواهد شد. این امر باعث کاهش مصرف برق در طول روز و در طی سال و همچنین کمتر مستهلک شدن پمپ آب می گردد.

منبع تحت فشار بخش مهمی از سیستم آبی شما را تشکیل می دهد.این تانک با جلوگیری از چرخش بی دلیل موتور پمپ آب زندگی را راحت تر کرده است .منبع تحت فشار همچنین فشار یکنواختی را بین سیکلهای پمپ آب برقرار می کند.

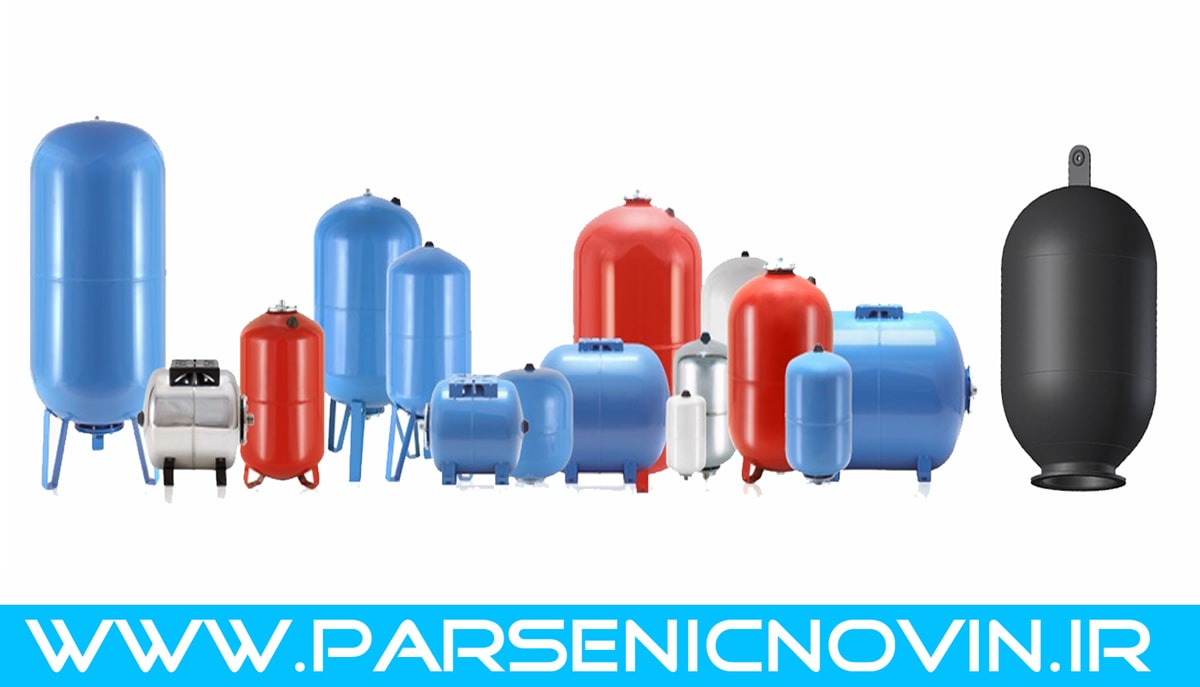

اساسا 3 نوع منبع تحت فشار وجود دارد:

1- مدل قدیمی منبع تحت فشار که یک تانک گالوانیزه می باشد هم آب و هم هوا را در یک محفظه بزرگ نگه می دارد. چون این تانک ها بزرگتر هستند آب بیشتری مصرف می کنند و فضای بیشتری نسبت به انواع جدید و کوچکتر اشغال نمی کنند. این نوع منبع تحت فشار، جریان حرکت آب را کند می کنند و به همین دلیل چندان مورد علاقه نمی باشند.

2- منبع تحت فشار دیافراگم یا تیوب فشرده تر بوده و دارای یک دیافراگم یا تیوب پلاستیکی می باشد که به خوبی در آن جا گرفته و قسمت تحتانی آب را از هوای فشرده بالا جدا می کند.وقتی آب وارد تانک می شود دیافراگم به سمت هوای فشرده فشار می آورد تا زمانی که فشار آب متعادل شده و دیافراگم پایین کشیده شود. این امر منجر به فشار آب به میزان متعادل در خانه شما می شود. هنگام مصرف آب، دیافراگم به عقب فشار می آورد تا تمامی فشار آب به نقطه ای برسد که پمپ مجددا به منظور ایجاد فشار به حالت اولیه برگردد.

3- تانکهای فشار کیسه ای یا منابع تحت فشار از نظر کاربرد بسیار به تانک دیافراگم شباهت دارند با این وجود آنها یک بالون یا یک بخش مثانه ای که به آن تیوب می گویند در ته تانک دارند که آب را تحت فشار قرار می دهد. مانند تانکهای دیافراگم زمانی که پمپ فشار آب را زیاد می کند. بالون به داخل قسمت هوای فشرده منبسط می شود تا حداکثر فشار را ایجاد کند. سپس به نقطه برگشت می رسد.



اندازه: اندازه ی تانک بسیار مهم است. منبع تحت فشار یا تانک فشار در اندازه های مختلفی وجود دارند:

تانک یا منبع تحت فشار کوچک: کوچکی این تانک سبب انجام سیکل های زیاد می شود.

منبع تحت فشار بزرگ: انجام سیکل مداوم و زیاد برای دستگاه پمپ آب شما مناسب نمی باشد. زیرا پمپ آب دائما روشن و خاموش می شود و باعث می شود که هم استهلاک پمپ آب بالا برود و هم مصرف انرژی بیشتری داشته باشیم. بنابراین منبع یا منبع تحت فشار بزرگ نسبت به منبع تحت فشار کوچک مناسب تر است.



راهنمای انتخاب منبع تحت فشار پمپ آب – منبع پمپ آب :

منبع تحت فشار پمپ وسیله ای می باشد که آب را در خود ذخیره کرده و در هنگامی که شیر آب باز می گردد در مرحله اولیه تامین کننده می باشد . منبع پمپ آب – یعنی با هر بار باز و بسته کردن شیر آب مصرفی پمپ شما استارت نمی خورد و نیاز آبی شما از منبع برطرف می شود . منبع پمپ آب – هنگامی که نیاز آب مصرفی شما بیشتر از حجم مخزن باشد آنگاه پمپ به صورت اتوماتیک به کمک کلید اتوماتیک پمپ استارت زده و روشن می شود و در مدار لوله کشی شما قرار می گیرد . پس از واجبات است که بر روی هر پمپ خانگی معمولا بزرگتر از یک اسب یک منبع تحت فشار بر روی پمپ آب نصب گردد . منبع پمپ آب



در صورت کلی می توان منبع تحت فشار پمپ آب را به دو نوع ذیل تقسیم بندی کرد :

۱- منبع تحت فشار تیوپی (سیستم قدیمی) – منبع پمپ آب

۲- منبع تحت فشار دیافراگمی (سیستم جدید) – منبع پمپ آب



معمولا در سیستم های قدیمی از منبع های تیوپی استفاده می شد . که مشکلات متعددی از نظیر تغییر مزه و بوی آب – سوراخ شدن تیوپ داخلی منبع  به صورت مکرر – کم باد شدن مخزن به مرور زمان و …. که استفاده از این منابع را محدود کرد . البته قابل ذکر است که این منبع تحت فشار تیوپی پمپ آب ارزان قیمت می باشد ولی از لحاظ زمانی مقروم به صرفه نمی باشند.

در مقابل منابع دیافراگمی در آن ها خبری از تیوپ داخلی نیست . بنابر از دیگر از مشکلات منابع قدیمی خبری نیست . منبع پمپ آب – با این وجود این منابع دارای گارانتی های بهتر و با مدت زمان بیشتری می باشند .  منبع پمپ آب – تنها موردی که باعث خرابی این منابع می شود عبور سنگ ریزه ها از داخل لوله و ورود به این منابع میباشد که پیشنهاد می شود در ابتدای ورود آب از یک فیلتر دیسکی استفاده شود تا هم از منبع و هم از پمپ محافظت به عمل آید البته به شرطی که فشار اولیه شما خوب باشد . در صورتی که از مخازن پلی اتیلنی استفاده می کنید خروجی آن را کمی بالاتر از کف مخزن نصب نمایید تا این مشکل به صورت طبیعی برطرف شود .

* در کل می توان گفت با توجه به قیمت بالای منبع دیافراگمی می توان آن را به عنوان یک منبع مطمئن تر محسوب نمود .
